マイクロ波用ピコプローブ(RFプローブ)

　米国GGB社製マイクロ波用ピコプローブ(RFプローブ)は、GGB社独自の連続式同軸構造（特許取得済）による低損失と高耐久性を兼ね備えたマイクロ波デバイス用テストプローブです。また、DCプローブとの配置が可能なマルチコンタクトプローブではキャパシターや抵抗のハイブリッド構成（特許取得済）により発信等の低減化測定が可能となりました。
　高周波プローブは計測上のシビアなデータにもこだわる技術者の方に多く採用されています。

　板バネ式のグランドチップ構造とエッジコンタクト方式により、低接触抵抗の実現と良好な測定再現性が得られ、ニッケル材質の針先も製作可能です。その他、100μm以下のピッチ、カーエレクトロニクス用大電流プローブ等もご相談ください。

　低損失・高再現性・高耐久性を備えており、特許式同軸構造と特許式バイパスキャパシター方式等により独自の性能を確保しています。

【関連製品】マイクロ波テスト治具・マイクロポジショナー

マイクロ波用ピコプローブをもっと知る

総合カタログ.pdf

MODEL10カタログ.pdf

[特長]
■強固な構造とハイパフォーマンス
　ピコプローブのシグナル部分は、コネクター部分から針先まで連続した同軸構造となっています。この連続同軸構造は、信号伝送特性に大変優れていてピーク周波数領域まで確実に信号を伝達させることができます。また、接触中の針先は外部からの震動による共振の影響を受けにくく、針先接触時のオーバーロードに対しても強固な作りとなっています。

■豊富なスタイル
　ピコプローブは、フラット基板、パッケージなど各種試料形状の測定用に合わせて数種類のスタイルを用意しております。

■針当てのやり易さ
　ピコプローブのＤＵＴと接触するグラントの針先は、スプリング性を持つ構造となっています。これに対し固定された信号線用の針先とグランド針部に一定のギャップを持たせ、このギャップを目安に針当てが行えるため、常に安定したコンタクトが行えます。

■ポイントコンタクト
　ピコプローブの針先は、常に安定した接触が得られるようにポイント形状となっています。測定物の酸化膜をはじき良好な接触が得られ、また、針先のコンタクト時に生じる位置ずれ誤差を少なくさせ、確実な測定が保証されます。

マイクロ波用ピコプローブ　機能比較表

LCP18　　

マイクロ波計測

製品LCP18カタログ.pdf

[特長]
　低価格でお求めやすいdc~18GHzまでのRFマイクロ波アプリケーション用プローブです。チップが独立して動きます。グランドチップとシグナルチップは、互いに独立してZ軸上を上下します。
　PCBやBGAのような大きなパッドやバンプを持つデバイスや、非平面の表面を持つデバイスのテストに最適です。
　プローブは、100µmから2500µmまで25µm間隔で異なるピッチで入手可能です。

・コネクター部　SMA

・プローブ先端　GSG GS SG
・ポジショナー用の様々な取り付けスタイル　DP　EDP　S　DS
・非磁性オプションについては、お問い合わせください。

・挿入損失<0.4dB※　（200umピッチのプローブの場合、1250µmピッチで約0.9dB）

定番製品

-GSG-150-DP

GSG構成、150µmピッチ、BeCu製チップ、取り付けスタイルDP

250umまでのピッチでは、各先端の接触面積は約40x40um

275umから600umのピッチでは75x75um、625umから3000umのピッチでは150x150umです。

使用により先端が摩耗しても、接触面積の大きさ（例：40x40um）は変わりません。

LCP18はOPT 5を必要とせずに約75Vを扱うことが可能です。

高出力回路用の40KVは標準で約150Vに対応（100W　28GHｚ）OPT 5を追加してより高い電圧を扱うことも可能です。

RF校正基板

マイクロ波計測

校正基板選択ガイド

[特長]

高精度測定を可能にするRFプローブ用校正基板シリーズです

・正確なSOLT、LRL、LRM校正をサポート

・プローブピッチ・レンジは30～2,540µm

・DC～220 GHzのすべてのGGBプローブに適合

・GSGSG、GSSG、SGSチップ配列に使用可能
・金メッキパッド　25 mil（635µm）厚のアルミナ基板

定番製品

CS105 ：GSGプローブ用、ピッチ範囲75～250 µm

SOLT = ショート・オープン・ロード・スルー
LRL = Line-Reflect-Line（TRL=Through-Reflect-Lineに相当する）
LRM = Line-Reflect-Match（TRM=Through-Reflect-Matchと同じ意味です）

RFピコプローブ　MODEL 40A

マイクロ波計測

・高耐久性RFプローブ40GHzまでのRFマイクロ波アプリケーション用プローブシリーズ、GSG、GS、SG、または「デュアル」構成

（デュアル＝1ポジショナーに2プローブ）

・DC～40 GHz　挿入損失0.8 db未満　リターンロス18db以上　測定再現性-80db以上

・これらのプローブは、25µmから2540µmまでのさまざまなピッチで入手可能

・マイクロポジショナー用のさまざまな取り付けスタイル

・メス型Kコネクター2.9mm

・BeCu、ニッケルまたはタングステンで入手可能

・非磁性オプション、高温および高電流／高電圧バージョンについては、お問い合わせください。

定番製品

40A-GSG-125-C

　GGB社のMODEL 40Aマイクロ波プローブは、マイクロ波プロービング性能の新しい標準を打ち立てます。低損失同軸技術を使用し、40GHzまで0.8db以下の挿入損失と18db以上のリターンロスを達成しました。

　ベリリウム銅、タングステン、ニッケルの各チップが個別にスプリング装填されているため、非平面構造のプローブでも信頼性の高いコンタクトが得られます。この信頼性の高い低抵抗コンタクトは、再現性の高い測定を提供する鍵の一つです。

　40A型マイクロ波プローブは、正確な位置決めのためにプローブ先端を直接見ることができます。

MODEL40Aは、標準的なマイクロ波プローブステーションで使用するために、様々なアダプターに取り付けることができ、また、プローブカードやマルチコンタクトウェッジのDCプローブニードルで使用するために、薄いブレードに取り付けることができます。カスタムマウントも可能です。

　ピッチ（先端間隔）は、25µmから2540µmまでご指定いただけます。プローブは、接地-信号-接地（G,S,G）、接地-信号（G,S）、信号-接地（S,G）の先端チップで構成できます。

　MODEL40Aへの接続は、3.5mmコネクタ互換のメスKコネクタ（2.9mm）を通して行います。

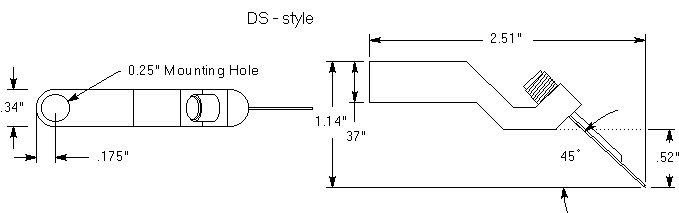

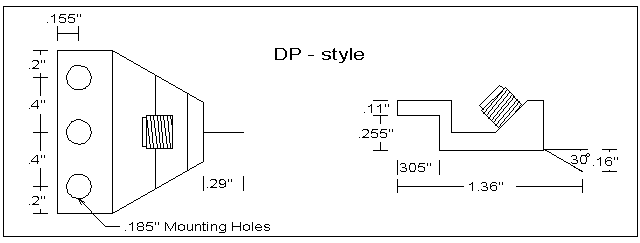

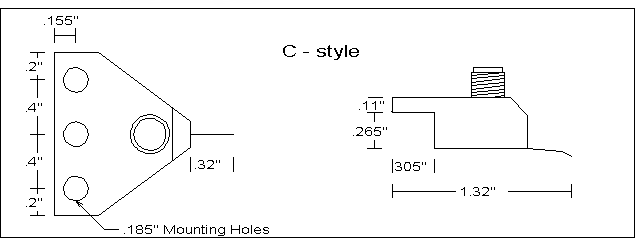

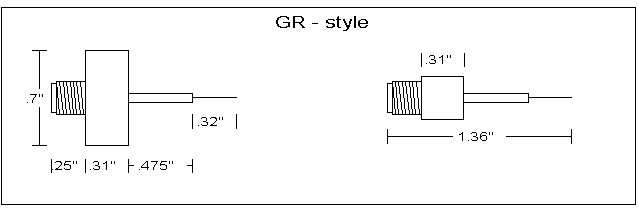

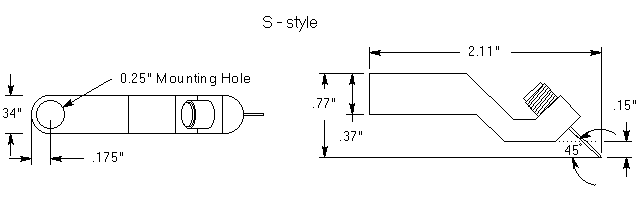

　13種類のアダプタースタイルから選択。T、C、GR、P、DP、EDP、LP、Q、F、S、DS、VP、またはRVPをご指定ください。用途に適した取付タイプをお選びください。P、DP、EDP、LP、Q、S、DS、VP、RVPの各タイプは、コネクタが45度の角度で後ろを向いており、プローブ上部の作業領域が広くなっています。DP、EDP、DS、VP、および RVP スタイルは、プローブの下に余分なクリアランスが必要な場合に使用します。DP、EDP、DSスタイルのプローブを使用する場合、プローブの取り付け角度が大きくなるため、プローブの位置決めが難しくなります。カスタム取付スタイルも可能です。
