製品ラインナップ > ​半導体・電子材料関連 > プローブニードル
プローブニードル
通電用コンタクト素材としてパラジウムと銀を主体とした貴金属系で最適な合金を用いて作られた電気特性検査用のプローブ針です。
タングステンと同等の機械特性を持ち、ベリリウム銅より優れる電気特性を有しているため、安定した接触が得られます。
太さは0.2mm~0.7mmの間で十数種類用意されております。
その他、LED用にオスミウム合金、通常半導体電極用としてタングステン、タングステンカーバイト素材のニードルもございます。
特に標準在庫品のタングステンニードル, ブレードニードルは低価格で大変お奨めです。
​【関連製品】マイクロ波テスト治具マイクロポジショナー

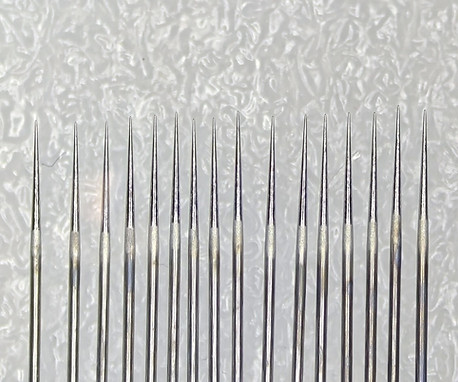

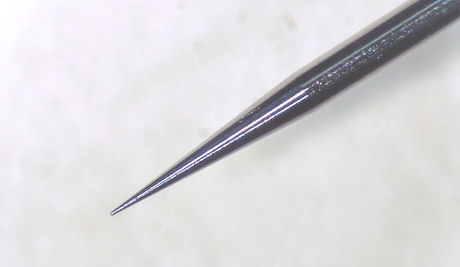

■ Pニードル (パラジウム合金針)
プローブニードル
​Pニードルは素材となるパリネイ7を使用して国内で精密加工しております。
低摩耗、低接触抵抗、耐久性に優れたパリネイ7は50年以上前から電極素材として用いられており、その素材特性から多くのフィールドで使用されております。
パリネイ7はASTM B540に準拠した電極素材です。

含有金属(約):パラジウム(35%) 銀(30%) 金(10%) プラチナ(10%) 銅(14%) 他(1%)
個体抵抗率:30μΩcm-
伝導率:5.5(% l ACS)
ヌープ硬度:350-410
溶解温度:1015℃

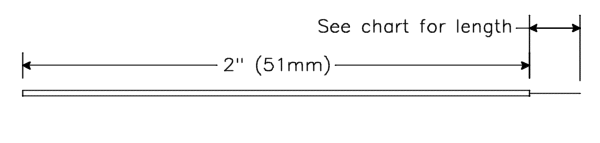

■ T-4ニードル (サブミクロン用)
T-4ニードル
一般的なプロービングに使用できるように製作されたT-4ニードルです。ピコプローブ用のウィスカーニードルを使用しているため、レーザーカッターにより開けられたSiO2上のサブミクロンホールにも回路の損傷なく針当てができます。
主にFIB(集束イオンビーム)で作られた集積回路、電極、ミニ電極のポイント測定によく使用されます。その中でも、T-4-10とT-4-22はウィスカー径が細く、曲げ弾性に優れているため、チップ電極へのダメージを軽減し、振動環境下でも電極との接触が良好であるためお客様からの評価が高いモデルです。

直径0.5mmの軸部は手で曲げることができ、任意の形状に加工して使用できます。1セット5本入りでお求めやすい価格で提供しております。

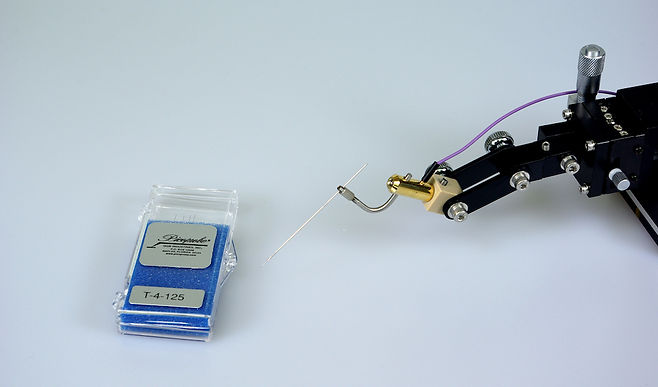

T-4ニードルは標準的な市販のマイクロポジショナーで集積回路、パッド、ラインのプロービングに使用できます。各ニードルはGGB社の12Cピコプローブと同じ直径10、22、35、60、125ミクロンのタングステン・ワイヤーを使用しています。

一部のユーザーから指摘されている10ミクロンと22ミクロンのモデルの利点はタングステン・プロービング・ワイヤーが細く柔軟であるため、集積回路へのダメージを最小限に抑えより長い時間デバイスをプロービングできることです。フレキシブルなT-4ニードルは作業台の振動があっても回路との接触状態を維持します。

T-4ニードルは静電容量負荷が問題となるような高感度ノードへの使用は推奨されません。代わりに高インピーダンスピコプローブをご使用ください。









■ 突き上げピン
ICチップなどの部品用の突き上げピンをタングステンカーバイトやピアノ線で低価格にて製作しております。
素材:タングステンカーバイト・ステンレス・ピアノ線等(素材はご相談ください)
各種素材を均一に研磨加工し、高品質のピンをご提供しております。微小部のカッティング等にもご使用いただけます。
